Mini Voltaj Düşürücü Modül 5V

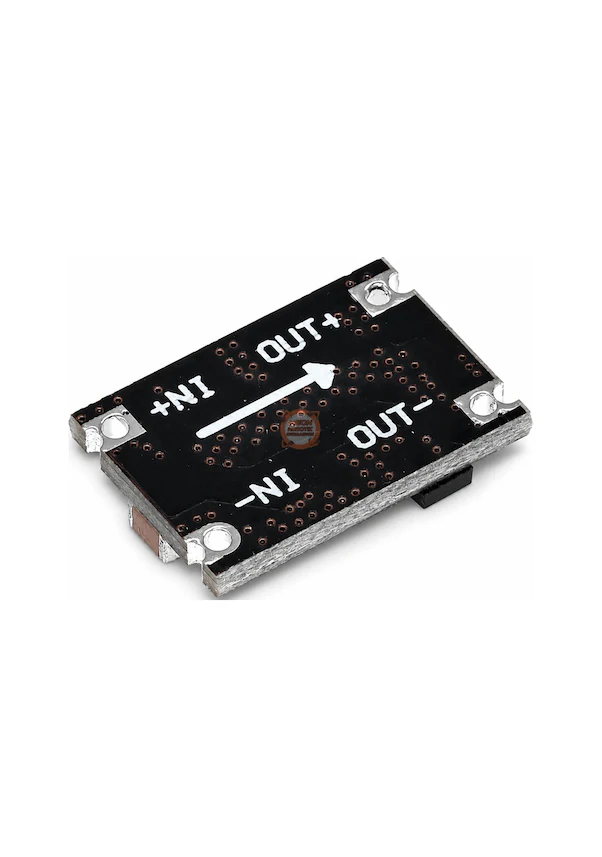

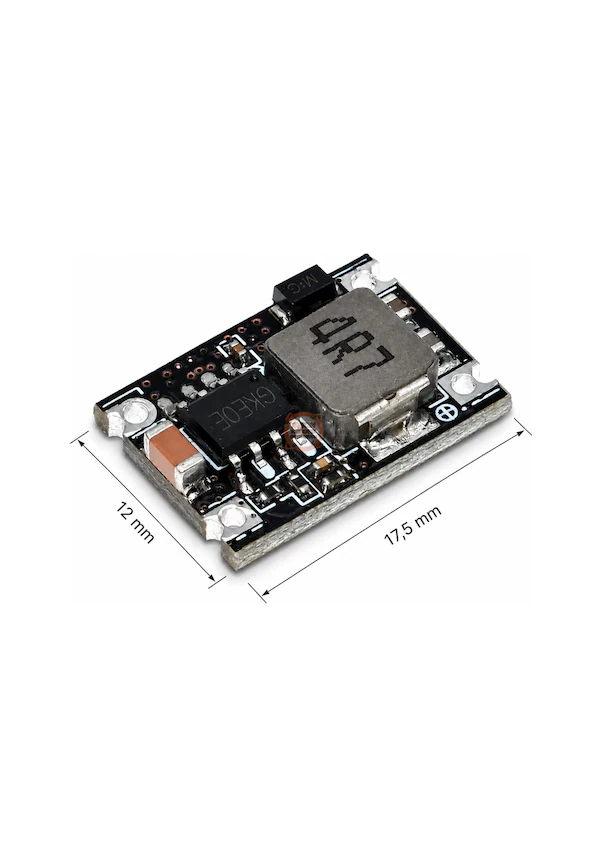

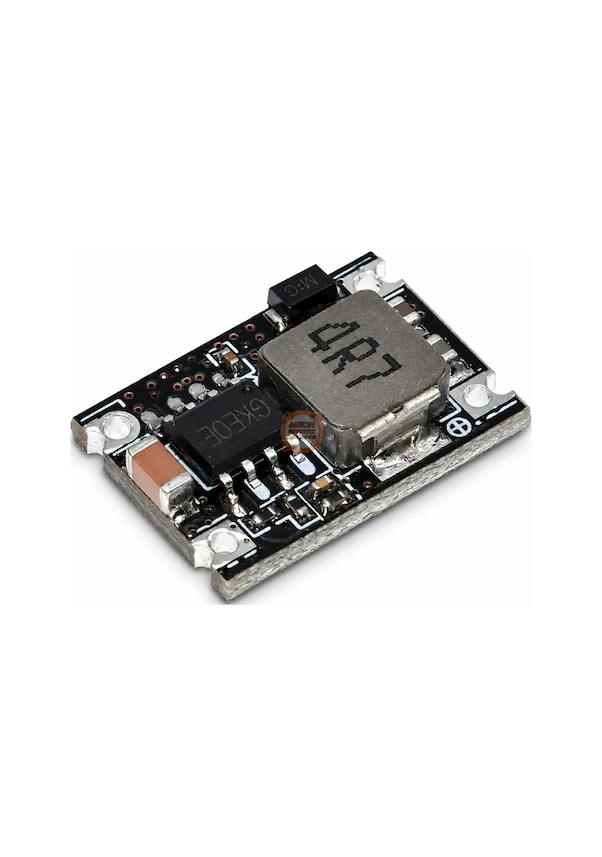

Mini 5V 3A DC-DC Step Down Voltaj Düşürücü Modül (PCB Tipi) Mini 5V 3A DC-DC Step Down Voltaj Düşürücü Modül, 5.5V ile 30V DC arasındaki giriş gerilimini kararlı 5V DC çıkışa dönüştüren kompakt bir anahtarlamalı güç dönüştürücüsüdür. Küçük boyutlu yapısı sayesinde yer tasarrufunun önemli olduğu elektronik projelerde ve özel tasarım PCB uygulamalarında rahatlıkla kullanılabilir. Modül, fotoğrafta görüldüğü gibi yalnızca baskı devre kartı (PCB) olarak sunulmaktadır. Üzerinde USB konnektörü, vidalı terminal, bağlantı kablosu veya koruyucu muhafaza bulunmamaktadır. Giriş ve çıkış bağlantıları lehimleme yöntemiyle doğrudan devreye entegre edilmelidir. Anahtarlamalı buck (step-down) dönüştürücü mimarisi sayesinde giriş gerilimini yüksek verimle düşürür. Lineer regülatörlere kıyasla daha düşük güç kaybı oluşturur, daha az ısınır ve enerji verimliliğini artırır. Çıkış gerilimi fabrika ayarlı sabit 5V değerindedir. Modül üzerinde ayarlanabilir potansiyometre bulunmadığından herhangi bir voltaj kalibrasyonu gerektirmez. 5V ile çalışan mikrodenetleyiciler, sensörler, haberleşme modülleri, LED sürücüleri ve benzeri elektronik devrelerin beslenmesi için uygundur. Bu modül yalnızca gerilim düşürme işlemi yapar. Giriş gerilimi 5V'un altında olduğunda çıkış gerilimini yükseltemez. Kararlı bir 5V çıkış elde edebilmek için giriş geriliminin 5V'un üzerinde olması gerekir. Maksimum çıkış akımı 3A olarak belirtilmektedir. Sürekli çalışmada elde edilebilecek akım kapasitesi; giriş voltajı, yük akımı, ortam sıcaklığı, PCB tasarımı ve soğutma koşullarına bağlı olarak değişebilir. Uzun süre yüksek akımla kullanılacak uygulamalarda modül sıcaklığının takip edilmesi tavsiye edilir. Bağlantı Pinleri IN+ : Pozitif DC giriş IN- : Negatif giriş (GND) OUT+ : +5V DC çıkış OUT- : GND çıkış Bağlantı yapılırken giriş ve çıkış uçlarının doğru bağlanmasına dikkat edilmeli, ters polarite uygulanmamalı ve lehimleme sırasında kısa devre oluşmamalıdır. Kullanım Alanları Özel tasarım PCB projeleri Arduino projeleri ESP32 ve ESP8266 uygulamaları Raspberry Pi güç beslemeleri Mikrodenetleyici sistemleri Robotik projeler IoT cihazları Sensör modülleri RF ve haberleşme devreleri LED kontrol sistemleri Endüstriyel otomasyon kartları Elektronik prototipleme çalışmaları Teknik Özellikler Giriş Gerilimi: 5.5V – 30V DC Çıkış Gerilimi: 5V DC (Sabit) Maksimum Çıkış Akımı: 3A Dönüştürücü Tipi: Buck (Step Down) Ayarlanabilir Çıkış: Hayır Montaj Tipi: PCB / Lehimlenebilir Koruma: Korumasız açık PCB yapı
