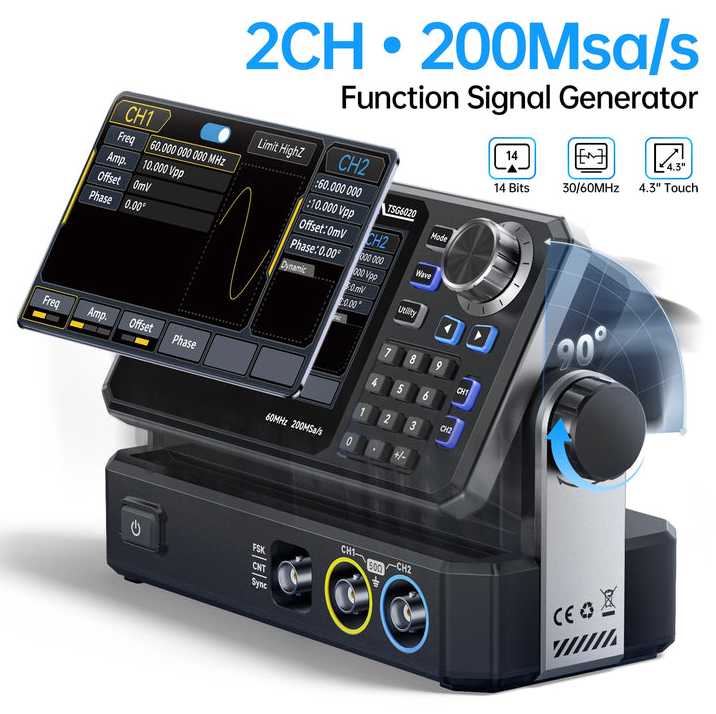

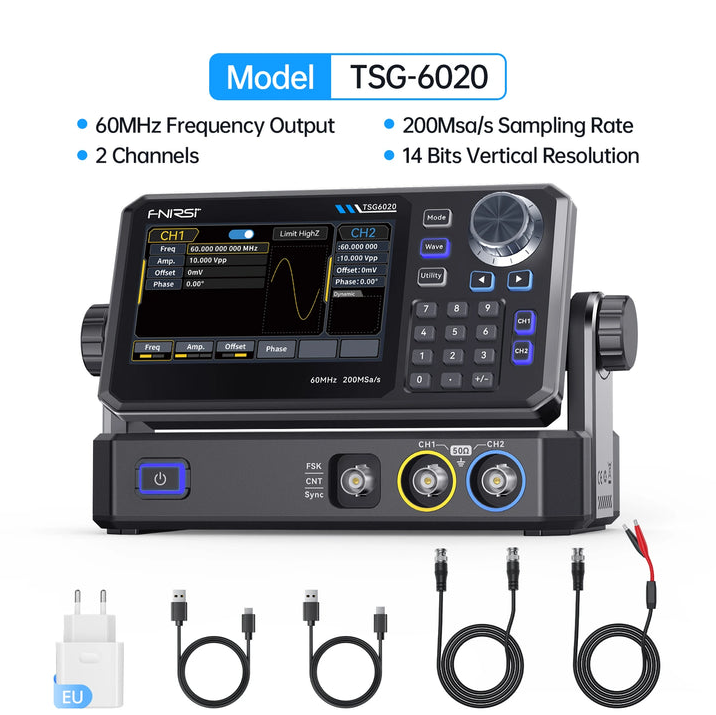

FNIRSI TSG6020, 60MHz'e kadar çıkış verebilen çift kanallı masaüstü fonksiyon ve keyfi dalga formu jeneratörüdür. 200MSa/s örnekleme ve 14 bit çözünürlük, ürettiği sinyalin bozulmasız ve yüksek doğrulukta olmasını sağlar; dokunmatik ekran ve fiziksel tuşlar birlikte kullanılır.

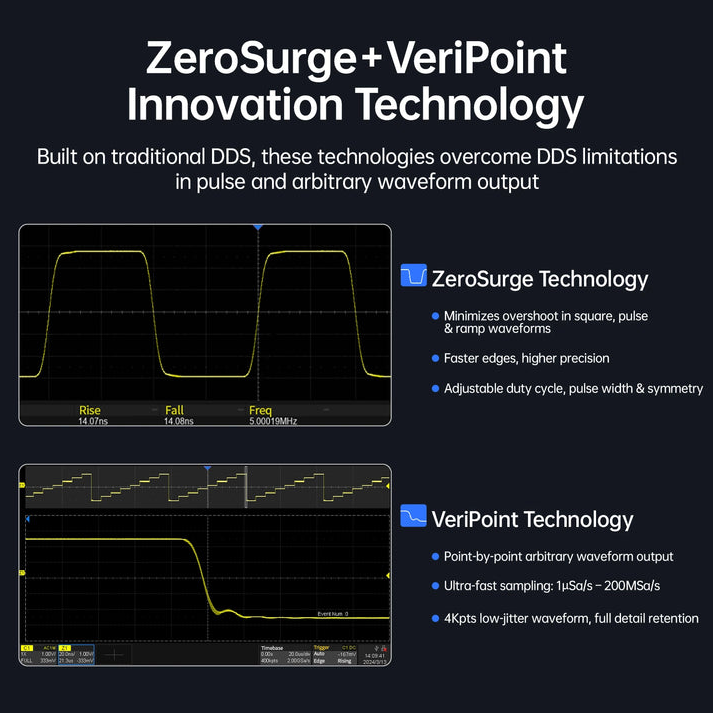

Öne çıkan: ZeroSurge ve VeriPoint teknolojileri bu sınıftaki jeneratörlerin iki klasik zayıflığını çözer: kare dalga kenarlarındaki taşma %1'in altında tutulur, keyfi dalga formları 200ps altı jitter ile nokta nokta aslına sadık üretilir.
Öne Çıkan Özellikler

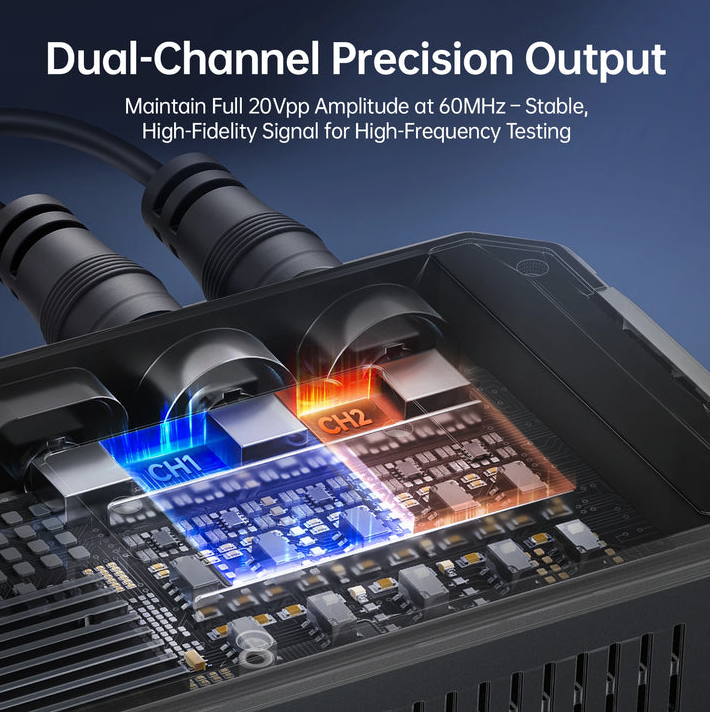

- Çift kanal ? iki bağımsız sinyal aynı anda
- DDS (Direct Digital Synthesis ? dalga formunu dijital olarak nokta nokta üreten teknoloji) mimarisi
- 200MSa/s örnekleme, 14 bit dikey çözünürlük
- Dalga formları: sinüs, kare, darbe, rampa, gürültü, DC ve keyfi (arbitrary)
- Doğrusal ve logaritmik sweep (frekans tarama) modları
- ZeroSurge: kare/darbe/rampada aşım (overshoot) %1'in altında
- VeriPoint: keyfi dalgada nokta nokta üretim, 200ps altı jitter
- 4.3 inç dokunmatik ekran + fiziksel tuşlar
Teknik Özellikler
| Maksimum çıkış frekansı | 60 MHz |
| Kanal sayısı | 2 (bağımsız) |
| Örnekleme hızı | 200 MSa/s |
| Dikey çözünürlük | 14 bit |
| Dalga formları | Sinüs, kare, darbe, rampa, gürültü, DC, keyfi |
| Sweep | Doğrusal + logaritmik |
| Aşım (overshoot) | %1 altı (ZeroSurge) |
| Jitter (keyfi dalga) | 200 ps altı (VeriPoint) |
| Ekran | 4.3 inç dokunmatik + fiziksel tuşlar |
| Form | Masaüstü |
Kullanım Alanları
- Devre tasarımı ve prototip testlerinde referans sinyal üretimi
- Filtre, amplifikatör ve osilatör karakterizasyonu
- Eğitim laboratuvarları ve hobi elektroniği

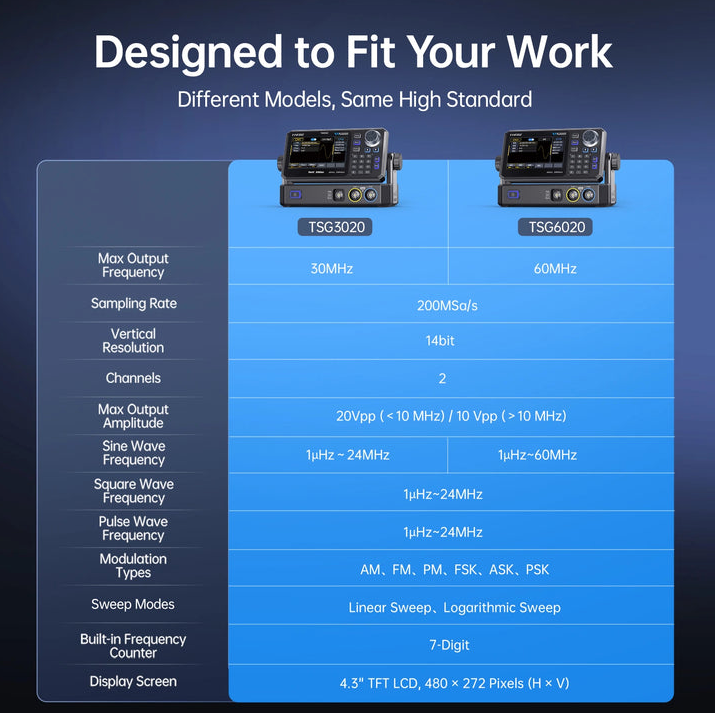

Bilmeniz gerekenler: Kardeş model TSG3020 ile tek fark bant genişliğidir (30MHz). RF'e yakın çalışmalar ve yüksek frekanslı testler için 60MHz'lik bu model doğru seçimdir.
Orijinal FNIRSI ürünü. VOLTEST, FNIRSI Türkiye yetkili distribütörüdür.
