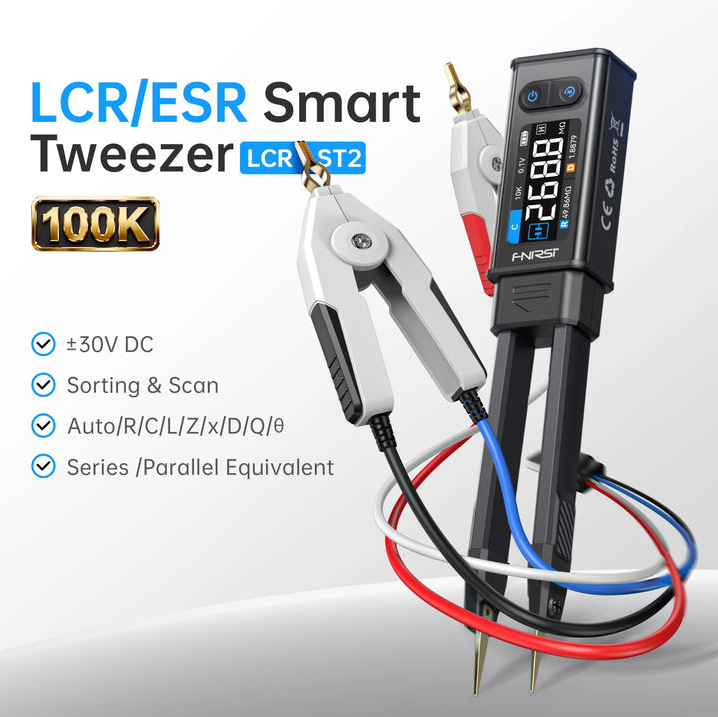

FNIRSI LCR-ST2 100kHz Akıllı Cımbız LCR ESR Metre

Manufacturer part numberVLTSTK0074

FNIRSI LCR-ST2, SMD (yüzey montaj) komponentleri kartın üzerindeyken bile ölçebilen cımbız formunda LCR metredir. Direnç, kondansatör, bobin ve diyotu otomatik tanır; 100kHz'e kadar test frekansıyla modern yüksek frekans devrelerinin komponentlerini de doğru analiz eder.Öne çıkan: Cımbız formu, klasik problarla tutulması imkansız minik SMD parçaları tek elle kavrayıp ölçmenizi sağlar. Ekran, cihazı hangi elinizle tuttuğunuzu algılayıp görüntüyü otomatik çevirir.Öne Çıkan Özellikler5 test frekansı ile tam bant tarama: 100Hz / 120Hz / 1kHz / 10kHz / 100kHz4 test seviyesi: 0.1 / 0.3 / 0.6 / 1.0 VrmsR, C, L, diyot, süreklilik ve ±30V DC gerilim ölçümü tek cihazdaOtomatik komponent tanıma ve ESR gösterimiSeri/paralel eşdeğer devre modeli karşılaştırması ? parazit etkiyi azaltır1.47 inç HD renkli ekran; el algılamalı otomatik döndürme (sağ/sol el)Mıknatıslı gövde ? çalışma masasına veya şaseye yapışır300mAh batarya, Type-C şarj, ~3 saat kesintisiz kullanımTeknik ÖzelliklerTest frekansları100Hz / 120Hz / 1kHz / 10kHz / 100kHzTest seviyeleri0.1 / 0.3 / 0.6 / 1.0 VrmsÖlçümlerR, C, L, diyot, süreklilik, DC gerilim (±30V)İkincil parametrelerESR dahil; seri/paralel eşdeğer gösterimEkran1.47 inç HD renkli, otomatik döndürmeTutunmaMıknatıslı gövdeBatarya300mAh, Type-C, ~3 saat kullanımPaket Seçenekleri ve İçerikleriBu ürün Standart ve Plus olmak üzere iki pakette sunulur. Cihazın ölçüm özellikleri iki pakette de aynıdır; fark yalnızca kutu içeriğindedir.Kutu içeriğiStandartPlusLCR-ST2 ana cihaz (entegre cımbız uçlu)✔✔Eğri (kavisli) uç✔✔Kısa devre plakası (sıfırlama/kalibrasyon için)✔✔Saklama çantası✔✔Type-C veri ve şarj kablosu✔✔Kelvin test klipsi (4 telli ölçüm ? kablo direncini ölçüme katmayan bağlantı yöntemi)—✔Hangi paketi seçmelisiniz?Standart: Çalışmalarınız ağırlıklı olarak SMD komponentlerden oluşuyorsa cımbız uçları işinizi görür.Plus: Delikli (through-hole) komponentleri, büyük gövdeli kondansatörleri veya bobinleri sık ölçüyorsanız Kelvin klipsi hem daha kararlı temas hem de düşük dirençlerde daha doğru sonuç sağlar. Uçlar modülerdir; Type-C bağlantısından çekip takarak cımbız ile Kelvin klipsi arasında saniyeler içinde geçersiniz.Kullanım AlanlarıSMD komponentlerin kart üzerinde hızlı teşhisiElektronik tamir masasında R/L/C doğrulamaGüç rayı (power rail) gerilim kontrolü ? ±30V DC ölçümüyleDelikli komponent ve büyük gövdeli parçalarda hassas ölçüm (Plus paket, Kelvin klipsi ile)Orijinal FNIRSI ürünü. VOLTEST, FNIRSI Türkiye yetkili distribütörüdür.

Incl. VATTRY 2,793.73
Unit price · Excl. VATTRY 2,328.11
SKU
VLTSTK0074
MOQ
1 pcs
Package / Case
—
Secure payment infrastructure3D Secure protected paymentOperational dispatchSame-day processing priority for stock itemsTechnical sales supportExpert pre-sales product and order support
Delivery planningSame-day processing priority for stock items

In-stock products are usually processed the same day. Preparation for some products may take up to 3 days. Carrier transit time is additional.

Return termsReturn request within 14 days

Accepted return requests are completed after product inspection in accordance with the applicable regulations and sales terms.

Product and technical information

FNIRSI LCR-ST2, SMD (yüzey montaj) komponentleri kartın üzerindeyken bile ölçebilen cımbız formunda LCR metredir. Direnç, kondansatör, bobin ve diyotu otomatik tanır; 100kHz'e kadar test frekansıyla modern yüksek frekans devrelerinin komponentlerini de doğru analiz eder.

Öne çıkan: Cımbız formu, klasik problarla tutulması imkansız minik SMD parçaları tek elle kavrayıp ölçmenizi sağlar. Ekran, cihazı hangi elinizle tuttuğunuzu algılayıp görüntüyü otomatik çevirir.

Öne Çıkan Özellikler

  • 5 test frekansı ile tam bant tarama: 100Hz / 120Hz / 1kHz / 10kHz / 100kHz

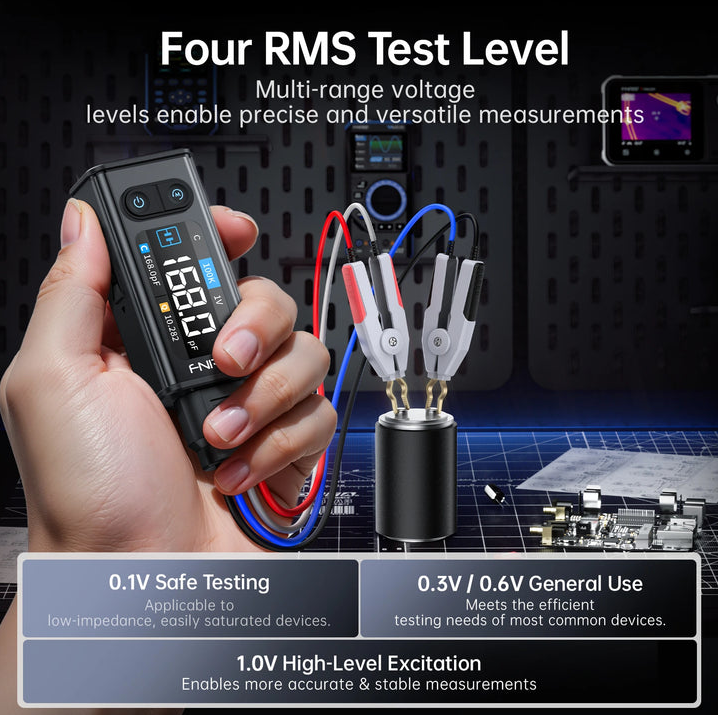

  • 4 test seviyesi: 0.1 / 0.3 / 0.6 / 1.0 Vrms
  • R, C, L, diyot, süreklilik ve ±30V DC gerilim ölçümü tek cihazda
  • Otomatik komponent tanıma ve ESR gösterimi

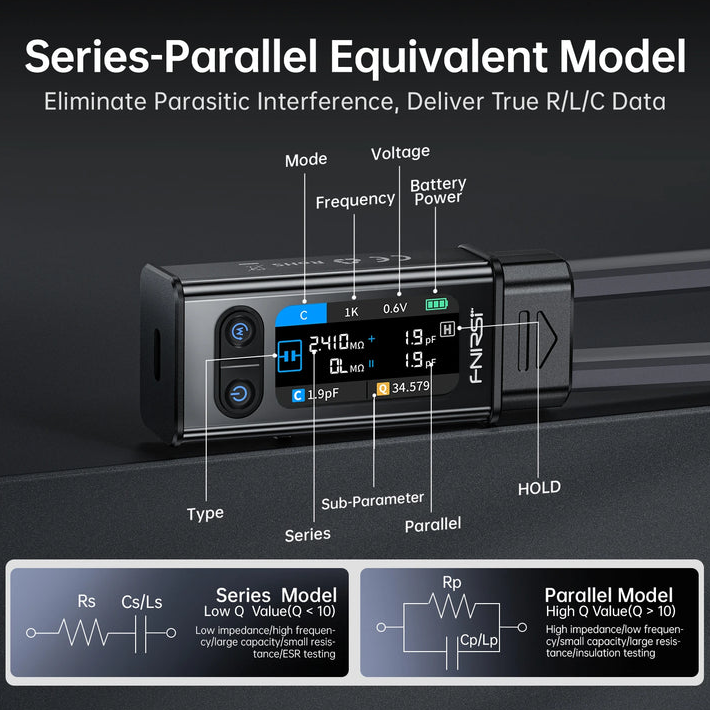

  • Seri/paralel eşdeğer devre modeli karşılaştırması ? parazit etkiyi azaltır
  • 1.47 inç HD renkli ekran; el algılamalı otomatik döndürme (sağ/sol el)
  • Mıknatıslı gövde ? çalışma masasına veya şaseye yapışır
  • 300mAh batarya, Type-C şarj, ~3 saat kesintisiz kullanım

Teknik Özellikler

Test frekansları100Hz / 120Hz / 1kHz / 10kHz / 100kHz
Test seviyeleri0.1 / 0.3 / 0.6 / 1.0 Vrms
ÖlçümlerR, C, L, diyot, süreklilik, DC gerilim (±30V)
İkincil parametrelerESR dahil; seri/paralel eşdeğer gösterim
Ekran1.47 inç HD renkli, otomatik döndürme
TutunmaMıknatıslı gövde
Batarya300mAh, Type-C, ~3 saat kullanım

Paket Seçenekleri ve İçerikleri

Bu ürün Standart ve Plus olmak üzere iki pakette sunulur. Cihazın ölçüm özellikleri iki pakette de aynıdır; fark yalnızca kutu içeriğindedir.

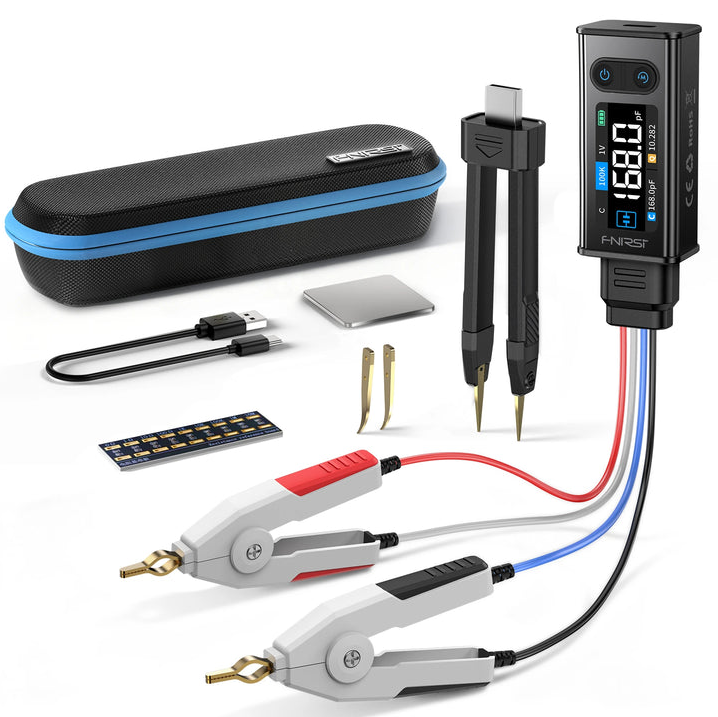

Kutu içeriğiStandartPlus
LCR-ST2 ana cihaz (entegre cımbız uçlu)✔✔

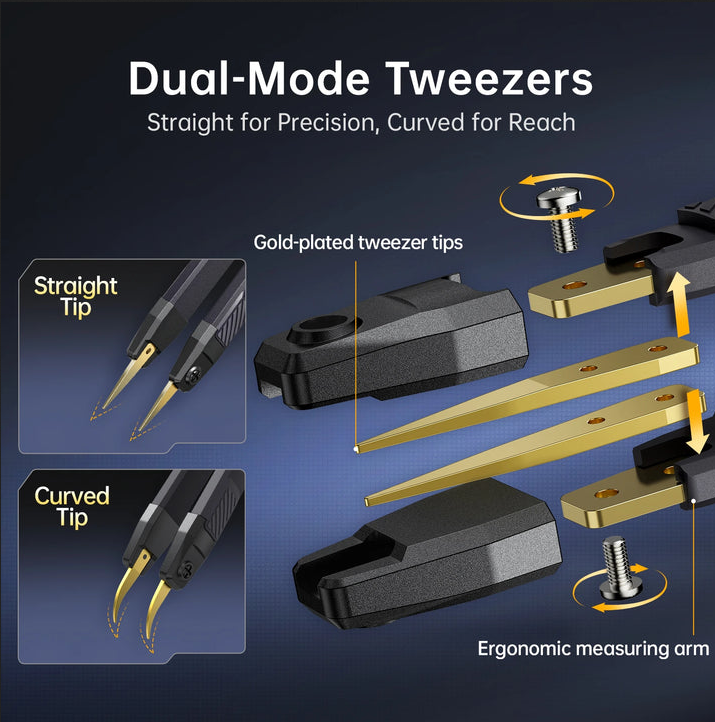

Eğri (kavisli) uç✔✔
Kısa devre plakası (sıfırlama/kalibrasyon için)✔✔
Saklama çantası✔✔
Type-C veri ve şarj kablosu✔✔
Kelvin test klipsi (4 telli ölçüm ? kablo direncini ölçüme katmayan bağlantı yöntemi)—✔
Hangi paketi seçmelisiniz?
Standart: Çalışmalarınız ağırlıklı olarak SMD komponentlerden oluşuyorsa cımbız uçları işinizi görür.

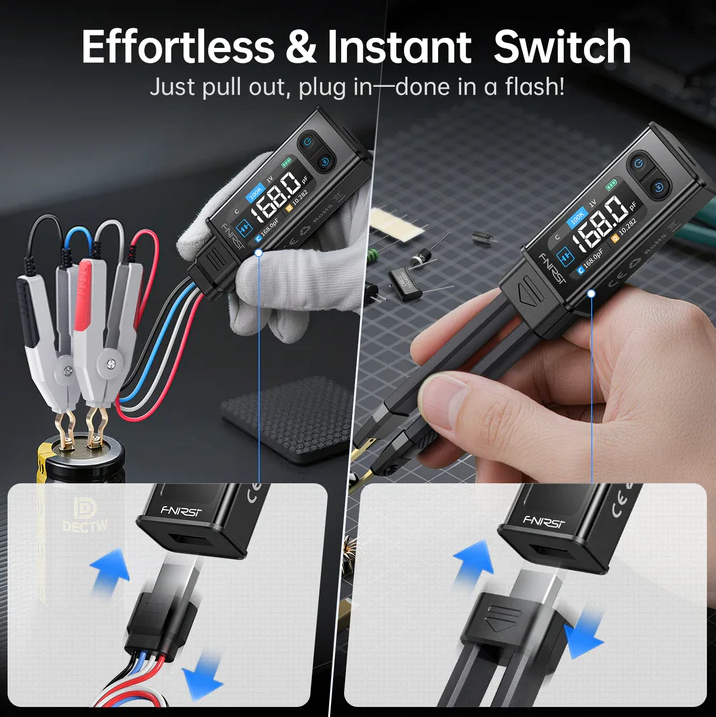

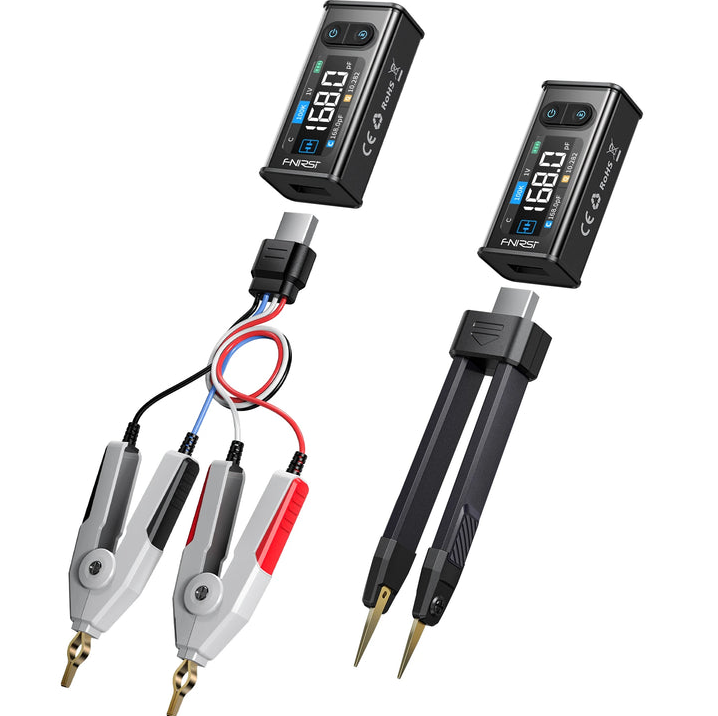

Plus: Delikli (through-hole) komponentleri, büyük gövdeli kondansatörleri veya bobinleri sık ölçüyorsanız Kelvin klipsi hem daha kararlı temas hem de düşük dirençlerde daha doğru sonuç sağlar. Uçlar modülerdir; Type-C bağlantısından çekip takarak cımbız ile Kelvin klipsi arasında saniyeler içinde geçersiniz.

Kullanım Alanları

  • SMD komponentlerin kart üzerinde hızlı teşhisi
  • Elektronik tamir masasında R/L/C doğrulama
  • Güç rayı (power rail) gerilim kontrolü ? ±30V DC ölçümüyle
  • Delikli komponent ve büyük gövdeli parçalarda hassas ölçüm (Plus paket, Kelvin klipsi ile)

Orijinal FNIRSI ürünü. VOLTEST, FNIRSI Türkiye yetkili distribütörüdür.
