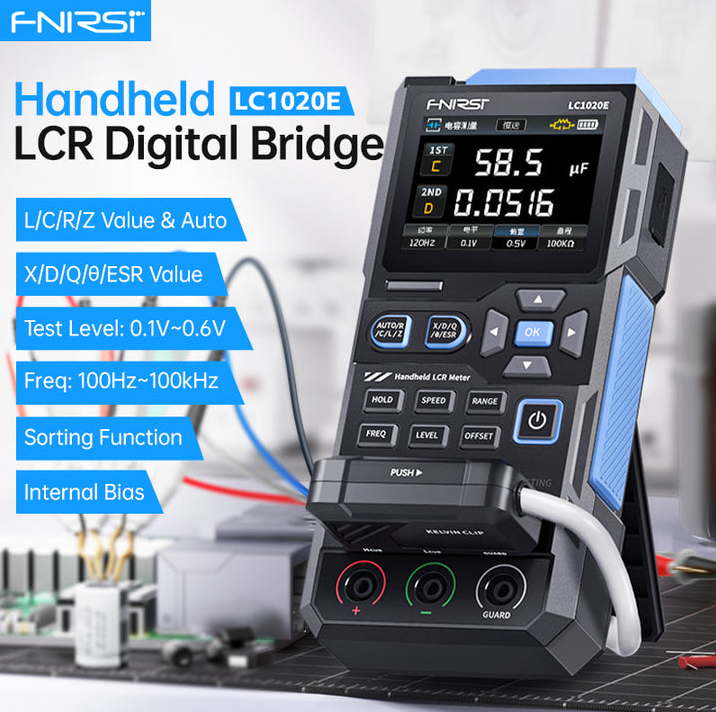

FNIRSI LC1020E 100kHz El Tipi Dijital Köprü LCR ESR Metre (19999 Count)

Manufacturer part numberVLTSTK0073

FNIRSI LC1020E, direnç (R), kondansatör (C) ve bobin (L) değerlerini beş farklı test frekansında ölçen el tipi dijital köprü (LCR metre)'dir. ESR (Equivalent Series Resistance ? kondansatörün iç direnci; yaşlanmış kondansatörü ele veren değer) dahil ikincil parametreleri ana değerle birlikte aynı ekranda gösterir.Öne çıkan: Ayıklama (sorting) modu seri üretim ve tamirde zaman kazandırır: nominal değeri ve tolerans yüzdesini girin, cihaz her ölçümde sesli ve LED uyarıyla iyi/kötü kararını versin ? başarılı ve başarısız sayısını da kendisi tutar.Öne Çıkan Özellikler5 test frekansı: 100Hz / 120Hz / 1kHz / 10kHz / 100kHzAna parametre AUTO/R/C/L/Z; ikincil X, D, Q, ? ve ESR19999 count çözünürlük, %0.3 temel doğrulukOtomatik komponent tanıma ? cihaz R/L/C ayrımını kendisi yaparAçık ve kısa devre kalibrasyonu ile prob etkisinin sıfırlanmasıAyıklama modu: %0.1-99.9 tolerans, sesli/LED uyarı, sayaç3 uçlu ve 5 uçlu (Kelvin ? kablo direncini dışlayan 4 telli ölçüm) test desteği2.8 inç TFT renkli ekran; 3000mAh batarya, Type-C şarjTeknik ÖzelliklerTest frekansları100Hz / 120Hz / 1kHz / 10kHz / 100kHzKapasitans aralığı1pF - 100mFDirenç aralığı10m? - 10M?Endüktans aralığı1µH - 100HTemel doğruluk%0.3Çözünürlük19999 countTest gerilimi0.1 / 0.3 / 0.6V (seçilebilir)İç DC bias0 / 0.5VÖlçüm hızıHızlı 4/sn · Orta 2/sn · Yavaş 1/snTest bağlantısı3 uçlu soket + 5 uçlu Kelvin yuvasıEkran2.8 inç TFT renkliBatarya3000mAh, Type-C şarjKullanım AlanlarıElektronik tamirde şüpheli kondansatör ve bobinlerin doğrulanmasıÜretim hattında komponent giriş kontrolü ve ayıklamaAr-Ge ve eğitim laboratuvarlarında hassas ölçümKutu İçeriğiLC1020E cihazVeri kablosuKısa devre plakasıKelvin test klipsiTest probu (kırmızı + siyah)Kullanım kılavuzuOrijinal FNIRSI ürünü. VOLTEST, FNIRSI Türkiye yetkili distribütörüdür.

Incl. VATTRY 4,656.22
Unit price · Excl. VATTRY 3,880.18
SKU
VLTSTK0073
MOQ
1 pcs
Package / Case
—
Secure payment infrastructure3D Secure protected paymentOperational dispatchSame-day processing priority for stock itemsTechnical sales supportExpert pre-sales product and order support
Delivery planningSame-day processing priority for stock items

In-stock products are usually processed the same day. Preparation for some products may take up to 3 days. Carrier transit time is additional.

Return termsReturn request within 14 days

Accepted return requests are completed after product inspection in accordance with the applicable regulations and sales terms.

Product and technical information

FNIRSI LC1020E, direnç (R), kondansatör (C) ve bobin (L) değerlerini beş farklı test frekansında ölçen el tipi dijital köprü (LCR metre)'dir. ESR (Equivalent Series Resistance ? kondansatörün iç direnci; yaşlanmış kondansatörü ele veren değer) dahil ikincil parametreleri ana değerle birlikte aynı ekranda gösterir.

Öne çıkan: Ayıklama (sorting) modu seri üretim ve tamirde zaman kazandırır: nominal değeri ve tolerans yüzdesini girin, cihaz her ölçümde sesli ve LED uyarıyla iyi/kötü kararını versin ? başarılı ve başarısız sayısını da kendisi tutar.

Öne Çıkan Özellikler

  • 5 test frekansı: 100Hz / 120Hz / 1kHz / 10kHz / 100kHz
  • Ana parametre AUTO/R/C/L/Z; ikincil X, D, Q, ? ve ESR
  • 19999 count çözünürlük, %0.3 temel doğruluk

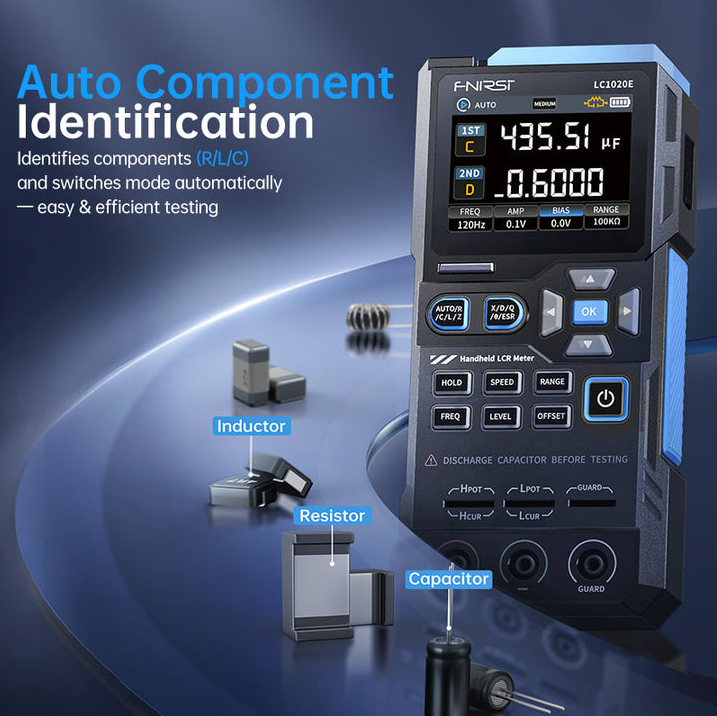

  • Otomatik komponent tanıma ? cihaz R/L/C ayrımını kendisi yapar
  • Açık ve kısa devre kalibrasyonu ile prob etkisinin sıfırlanması
  • Ayıklama modu: %0.1-99.9 tolerans, sesli/LED uyarı, sayaç
  • 3 uçlu ve 5 uçlu (Kelvin ? kablo direncini dışlayan 4 telli ölçüm) test desteği
  • 2.8 inç TFT renkli ekran; 3000mAh batarya, Type-C şarj

Teknik Özellikler

Test frekansları100Hz / 120Hz / 1kHz / 10kHz / 100kHz
Kapasitans aralığı1pF - 100mF
Direnç aralığı10m? - 10M?
Endüktans aralığı1µH - 100H
Temel doğruluk%0.3
Çözünürlük19999 count
Test gerilimi0.1 / 0.3 / 0.6V (seçilebilir)

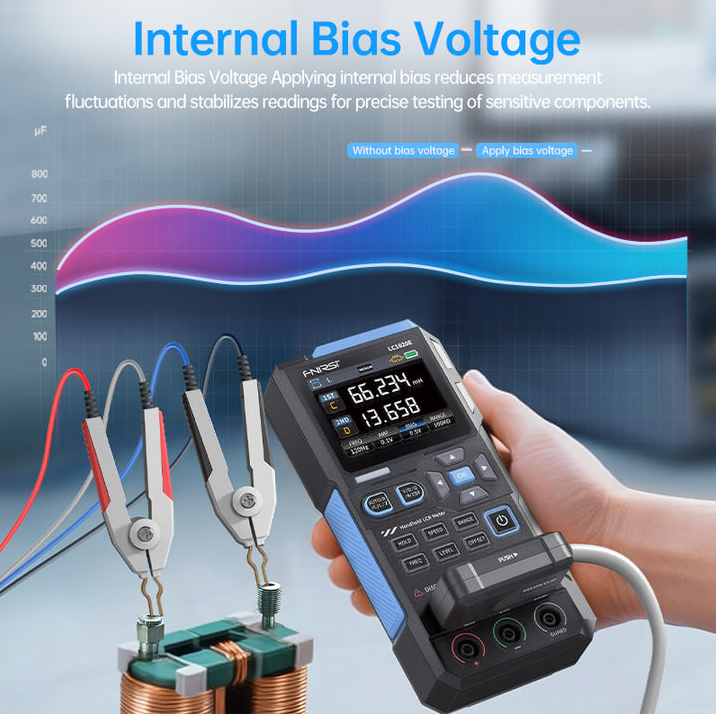

İç DC bias0 / 0.5V
Ölçüm hızıHızlı 4/sn · Orta 2/sn · Yavaş 1/sn
Test bağlantısı3 uçlu soket + 5 uçlu Kelvin yuvası
Ekran2.8 inç TFT renkli
Batarya3000mAh, Type-C şarj

Kullanım Alanları

  • Elektronik tamirde şüpheli kondansatör ve bobinlerin doğrulanması
  • Üretim hattında komponent giriş kontrolü ve ayıklama
  • Ar-Ge ve eğitim laboratuvarlarında hassas ölçüm

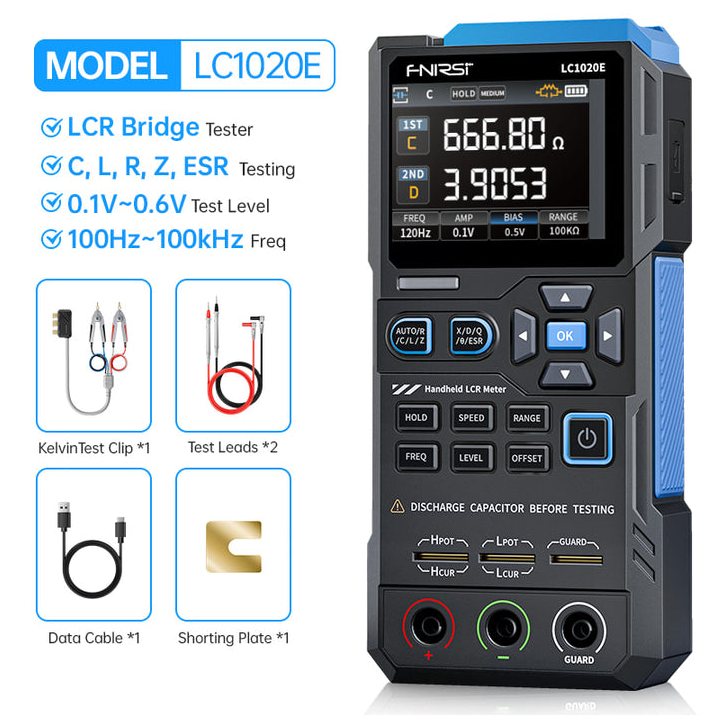

Kutu İçeriği

  • LC1020E cihaz
  • Veri kablosu
  • Kısa devre plakası
  • Kelvin test klipsi
  • Test probu (kırmızı + siyah)
  • Kullanım kılavuzu

Orijinal FNIRSI ürünü. VOLTEST, FNIRSI Türkiye yetkili distribütörüdür.
