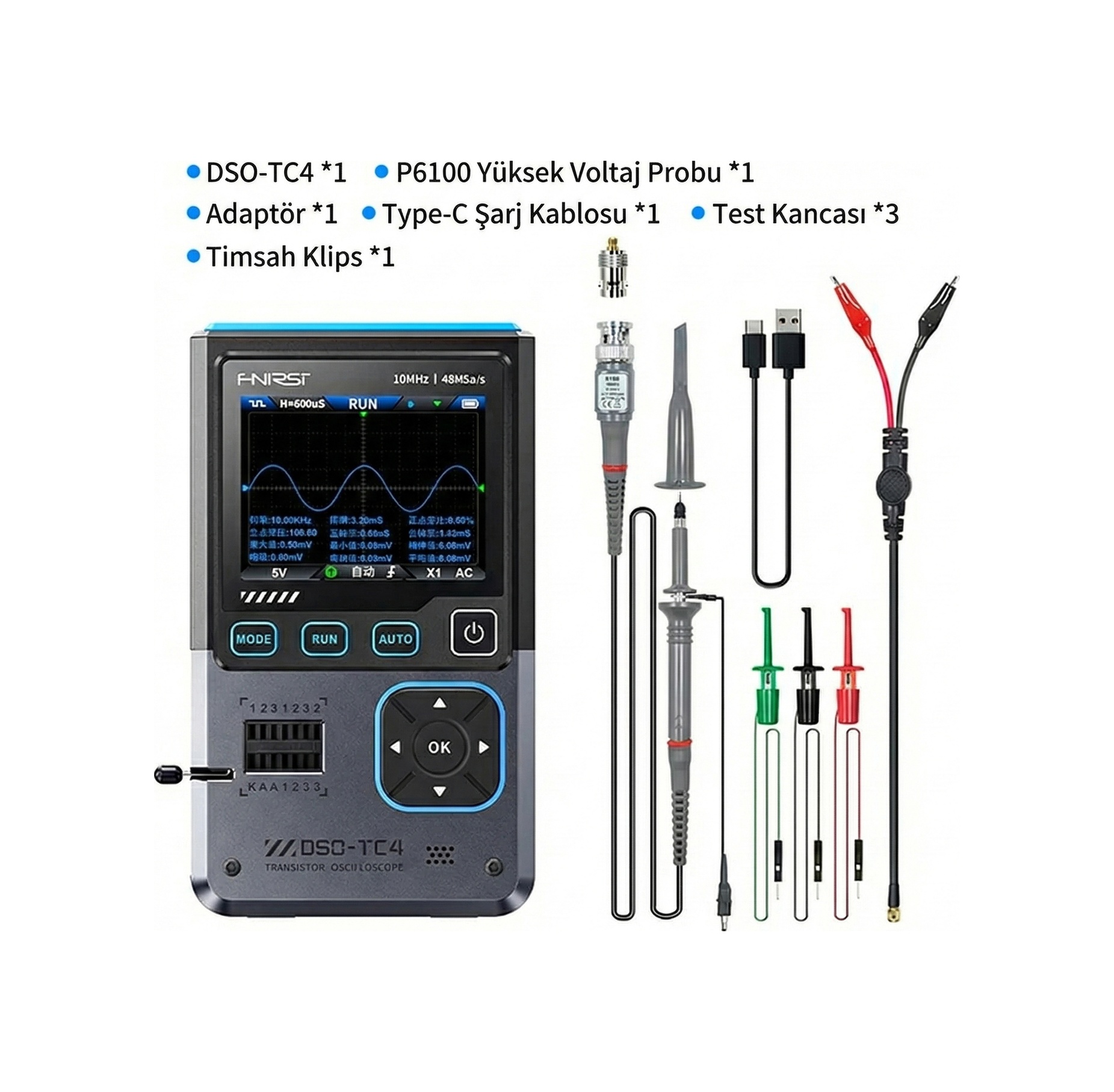

FNIRSI DSO-TC4, FNIRSI tarafından geliştirilen, bakım ve Ar-Ge profesyonelleri için özel olarak tasarlanmış çok fonksiyonlu ve pratik bir test ölçüm cihazıdır. Bu kompakt cihaz, osiloskop, sinyal jeneratörü ve transistör test cihazını tek bir ürün altında birleştirir.
Arıza tespiti, teşhis ve araştırma için ideal olan DSO-TC4, doğru dalga formu analizi, güvenilir sinyal üretimi ve transistör testi yeteneklerini tek bir taşınabilir cihazda sunarak iş akışınızı kolaylaştırır. Saha veya laboratuvarda kullanıma uygun olan DSO-TC4, teknik ihtiyaçlarınızı verimli bir şekilde karşılayacak kapsamlı fonksiyonlar sağlar.
FNIRSI DSO-TC4 Özellikler
| Üretici Firma | FNIRSI |
|---|---|
| Model | DSO-TC4 |
| Ekran | 2.8 inç TFT Renkli Ekran |
| Arka Işık | Parlaklık Ayarlanabilir |
| Güç Kaynağı | TYPE-C (5V/1A) |
| Pil | 3.7V / 1500mAh |
| Diller | ???English?Deutsch?Português??????Español?????Pycc??? |
| Boyut | ?90x142x27.5mm |
| Ürün Ağırlığı | ?186g |
FNIRSI DSO-TC4 Osiloskop Özellikler
| Gerçek Zamanlı Örnekleme Hızı | 48MSa/s |
|---|---|
| Analog Bant Genişliği | 10MHz |
| Giriş Empedansı | 1M? |
| Bağlantı Modu | AC/DC |
| Test Voltaj Aralığı | 1:1 Prob: 80Vpp (+40V) 10:1 Prob: 800Vpp (+400V) |
| Düşey Hassasiyet | 10mV/div ~ 10V/div (X1 aralığı) |
| Düşey Yer Değiştirme | Gösterge ile ayarlanabilir |
| Zaman Tabanı Aralığı | 50ns ~ 20s |
| Tetikleme Modu | Otomatik / Normal / Tek |
| Tetikleme Türü | Yükselen Kenar, Düşen Kenar |
| Tetikleme Seviyesi | Gösterge ile ayarlanabilir |
| Dalgaboyu Dondurma | Evet (HOLD fonksiyonu) |
| Otomatik Ölçüm | Maksimum, Minimum, Ortalama, RMS, Vpp, Frekans, Döngü, Görev Döngüsü |

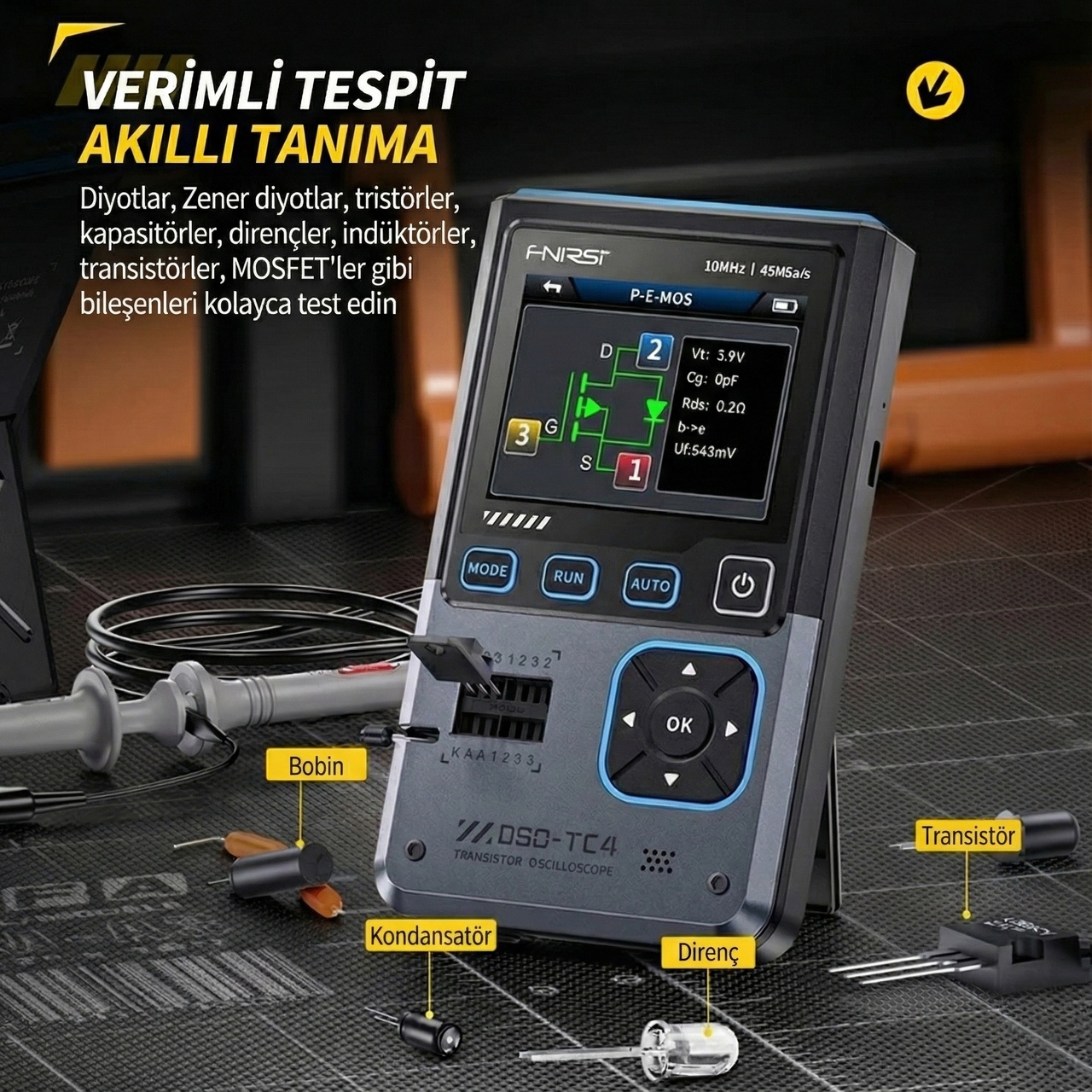

FNIRSI DSO-TC4 Elektronik Bileşen Test Cihazı Özellikleri
| Transistör | Kazanç faktörü "hfe"; Baz-Emiter voltajı "Ube"; Ic/Ie; Kolektör-Emiter ters kaçak akımı "Iceo", Ices; Koruma diyotunun ileri voltaj düşüşü "Uf" |
|---|---|
| Diyot | İleri voltaj düşüşü <5V (İleri voltaj düşüşü, Eklem kapasitansı, Ters kaçak akımı) |
| Zener Diyot | 0.01~32V |
| Talan Etkili Transistör (FET) | JFET: Kapı kapasitansı "Cg", Vgs altında drenaj akımı Id, Koruma diyotunun ileri voltaj düşüşü "Uf" IGBT: Vgs altında drenaj akımı Id, Koruma diyotunun ileri voltaj düşüşü "Uf" MIOSTET: Eşik voltajı "Vt", Kapı kapasitansı "Cg", Drenaj-Kaynak direnci "Rds", Koruma diyotunun ileri voltaj düşüşü "Uf" |
| Tek Yönlü SCR | Tetikleme voltajı <5V, Kapı seviyesi (Kapı voltajı) |
| Çift Yönlü SCR | Tetikleme akımı <6mA (Kapı voltajı) |
| Kondansatör | 25pF~100mF, Kapasitans değeri, Kayıp faktörü "Vloss" |
| Direnç | 0.01?~50M? |
| Endüktör | 10?H~1000?H, DC direnci |
| DS18B20 | Sıcaklık sensörü, Pinler: GND, DQ, VDD |
| DHT11 | Sıcaklık ve nem sensörü, Pinler: VDD, DATA, GND |
FNIRSI DSO-TC4 Sinyal Üreteci Özellikleri
| Çıkış Dalga Formu | 13 dalga formu çıkışını destekler |
|---|---|
| Dalga Formu Frekansı | 0-50KHz |
| Kare Dalga Görev Döngüsü | 0-100% |
| Dalga Formu Amplitüdü | 0.1V - 3.0V |
